Примеры изделий (магнитов, магнитопластов)

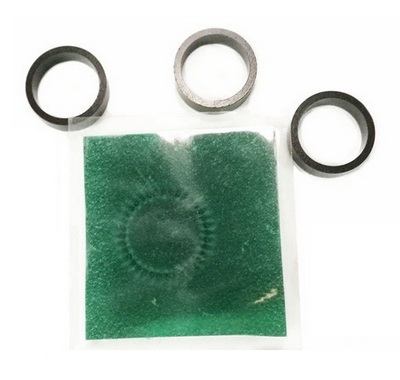

1. Плоские многополюсные кольцевые магниты/магнитопласты

AМТC/Nd/К.30.10.13-64P+62P-2R («мишени»)
Название продукта: многополюсные кольцевые магниты AМТC/Nd/К.30.10.13-64P+62P-2R
Артикул продукта: AМТC/Nd/К.30.10.13-64P+62P-2R
Технические характеристики:
Материал: магнитопласт на основе сплавов системы Nd-Fe-B
Покрытие: эпоксидная смола
Размер изделия: D=30 мм, d=10 мм, h=13 мм
Форма магнита: кольцо, трубка (втулка)
Намагниченность: двумя рядами — внутренние 62 полюса (31 пара основных полюсов), внешние 64 полюса (32 пары полюсов)
Примечание: «2R» — в конце марки обозначает 2 ряда магнитов по кругу.
Максимальная рабочая температура: 150 °C

Двурядный многополюсный кольцевой магнит может использоваться с матрицей переключателей и «защелок/затворов» с двумя выходами на основе эффекта Холла для обеспечения всей необходимой информации. Датчик скорости из таких кольцевых магнитов используется для электрогидроусилителя руля в автомобилях и промышленном оборудовании.

Области применения: магнитная мишень для магнитного кодирования, магниты датчика скорости, магниты датчика местоположения.

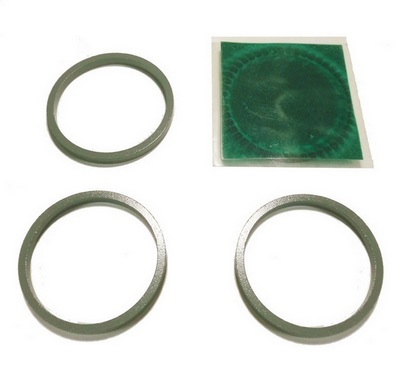

2. Плоские многополюсные кольцевые магниты/магнитопласты AМТC/Nd/K.49.43.4-48P

Название продукта: многополюсные кольцевые магниты AМТC/Nd…/K.49.43.4-48P
Артикул продукта: AМТC/Nd…/K.49.43.4-48P
Технические характеристики:
Материал: магнитопласт на основе сплавов системы Nd-Fe-B
Покрытие: эпоксидная смола
Размер изделия: D=49 мм, d=43,2 мм, h=4 мм
Форма магнита: кольцо
Остаточная индукция Br: 6,8-7,3 кГс
Максимальное энергетическое произведение (BH)max: 9,5-10,5 МГсЭ
Коэрцитивная сила по индукции Hcb: 5,0-6,0 кЭ
Коэрцитивная сила по намагниченности Hcj: 8,0-10,0 кЭ
Намагниченность: 48 полюсов (24 пары полюсов)
Максимальная рабочая температура: 150 °C

Области применения: двигатели, роторы, генераторы, упаковка, датчики, системы удержания.

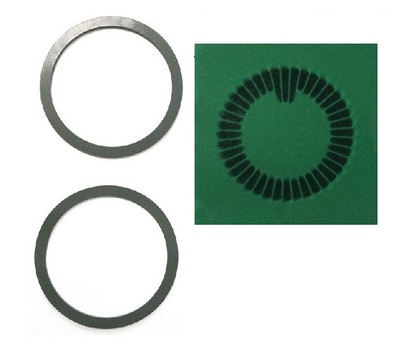

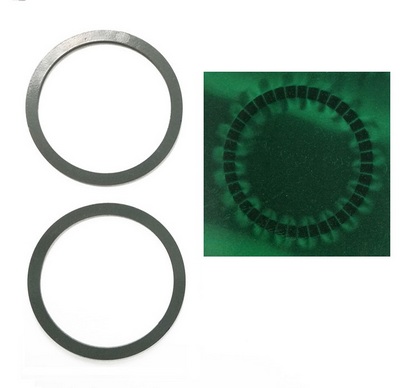

3. Плоские многополюсные кольцевые магниты/магнитопласты AМТC/Nd/K.58.49.1-40P

Название продукта: многополюсные кольцевые магниты AМТC/Nd…/K.589.49.1-40P
Артикул продукта: AМТC/Nd…/K.58.49.1-40P
Технические характеристики:
Материал: магнитопласт на основе сплавов системы Nd-Fe-B
Покрытие: эпоксидная смола
Размер изделия: D=58 мм, d=49 мм, h=1,5 мм
Форма магнита: кольцо
Остаточная индукция Br: 6,8-7,3 кГс
Максимальное энергетическое произведение (BH)max: 9,5-10,5 МГсЭ
Коэрцитивная сила по индукции Hcb: 5,0-6,0 кЭ
Коэрцитивная сила по намагниченности Hcj: 8,0-10,0 кЭ
Намагниченность: 48 полюсов (24 пары полюсов)
Максимальная рабочая температура: 150 °C

Области применения: двигатели, роторы, генераторы, упаковка, датчики, системы удержания.

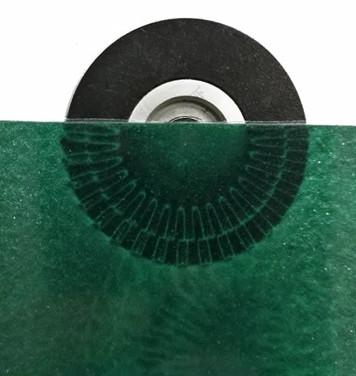

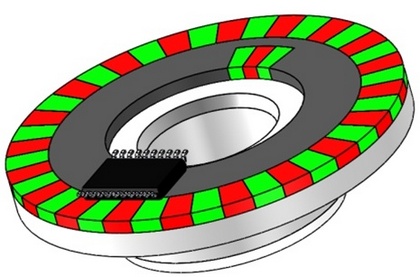

4. Магнитные/магнитопластовые осевые энкодеры AМТC/Nd/K.30.15.1-40P+3P MHL1S 30-20 iC-MHL200

Название продукта: магнитные осевые энкодеры AМТC/Nd/K.30.15.1-40P+3P MHL1S 30-20 iC-MHL200
Артикул продукта: AМТC/Nd…/K.30.15.1-40P+3P
Технические характеристики:
- Магнитная мишень iC-MHL200.
- Инкрементальный магнитный кодирующий диск с индексом.
- 40 полюсов, направляющая с шагом 2 мм.
- Схема с индексом NSN совпадающая по фазе с направляющей.
- Диаметр мишени 30 мм, для вала диаметром 10 мм.
Материал: магнитопласт на основе сплавов системы Nd-Fe-B
Покрытие: черная эпоксидная смола
Размер изделия: D=30 мм, d=15 мм, h=1 мм
Форма магнита: кольцо, диск
Намагничивание: 40 внутренних полюсов (шаг полюсов 2 мм), внешний индекс полюсов NSN
Максимальная рабочая температура: 150 °C

Области применения: магнитные энкодеры, сенсоры, роторы, генераторы, двигатели, упаковка, датчики, системы удержания.

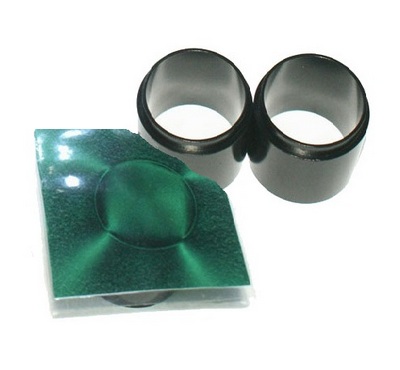

5. Многополюсные кольцевые магниты/магнитопласты AМТC/Nd/K.31.26.27-4P

Название продукта: магнитные осевые энкодеры AМТC/Nd/K.31.26.27-4P
Артикул продукта: AМТC/Nd/K.31.26.27-4P
Материал: магнитопласт на основе сплавов системы Nd-Fe-B
Покрытие: эпоксидная смола
Размер изделия: D=31,7 мм, d=26,65 мм, h=27 мм
Форма магнита: кольцо, трубка
Остаточная индукция Br: 6,8-7,3 кГс
Максимальное энергетическое произведение (BH)max: 9,5-10,5 МГсЭ
Коэрцитивная сила по индукции Hcb: 5,0-6,0 кЭ
Коэрцитивная сила по намагниченности Hcj: 8,0-10,0 кЭ
Намагничивание: 4 полюса
Максимальная рабочая температура: 150 °C

6. Многополюсные кольцевые магниты/магнитопласты AМТC/Nd/K.21.18.6-36P

Название продукта: магнитные осевые энкодеры AМТC/Nd/K.21.18.6-36P
Артикул продукта: AМТC/Nd/K.21.18.6-36P
Материал: магнитопласт на основе сплавов системы Nd-Fe-B
Покрытие: эпоксидная смола
Размер изделия: D=21,5 мм, d=18 мм, h=6 мм
Форма магнита: кольцо, трубка
Остаточная индукция Br: 6,8-7,3 кГс
Максимальное энергетическое произведение (BH)max: 9,5-10,5 МГсЭ
Коэрцитивная сила по индукции Hcb: 5,0-6,0 кЭ
Коэрцитивная сила по намагниченности Hcj: 8,0-10,0 кЭ
Намагничивание: 36 полюсов на внешнем диаметре
Максимальная рабочая температура: 150 °C

Области применения: двигатели, роторы, генераторы, упаковка, датчики, системы удержания.

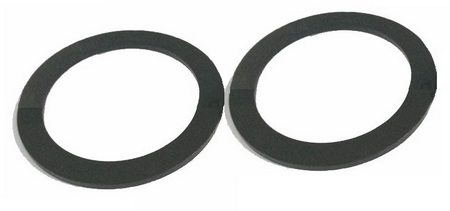

7. Радиально намагниченные кольцевые магниты/магнитопласты AМТC/Nd/K.26.20.3

Название продукта: радиально намагниченные кольцевые магниты AМТC/Nd/K.26.20.3
Артикул продукта: AМТC/Nd/ K.26.20.3
Материал: магнитопласт на основе сплавов системы Nd-Fe-B
Покрытие: эпоксидная смола
Размер изделия: D=26 мм, d=20 мм, h=3 мм
Форма магнита: кольцо
Остаточная индукция Br: 6,8-7,3 кГс
Максимальное энергетическое произведение (BH)max: 9,5-10,5 МГсЭ
Коэрцитивная сила по индукции Hcb: 5,0-6,0 кЭ
Коэрцитивная сила по намагниченности Hcj: 8,0-10,0 кЭ
Намагничивание: радиальное, внутренний полюс – N, внешний полюс - S
Максимальная рабочая температура: 150 °C

Области применения: двигатели, роторы, генераторы, упаковка, датчики, системы удержания.
