Роторы и магнитные системы

ООО «Полимагнит» предлагает Вам магнитные роторы для многих типов двигателей и генераторов, таких как бесщеточный двигатель постоянного тока, серводвигатель, шаговый двигатель, линейный двигатель, высокоскоростной двигатель, двигатель насоса, автоматический двигатель и т.д.

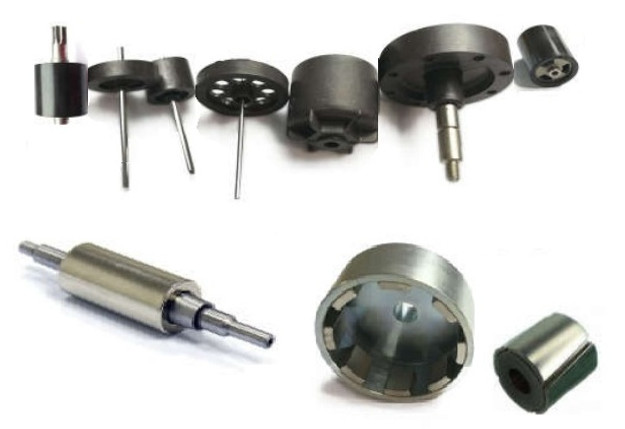

На фотографиях приведены некоторые примеры предлагаемых роторов:

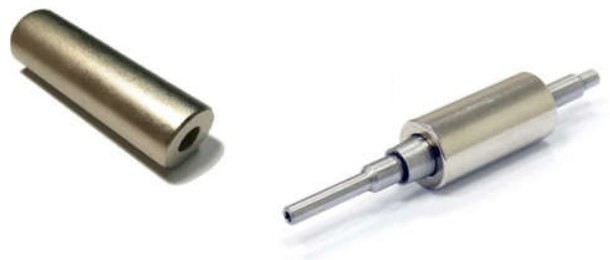

1. Двухполюсный кольцевой магнитный ротор из спеченного магнита типа
Nd-Fe-B

Двухполюсный неодимовый кольцевой магнитный ротор обычно используется в модельных двигателях и высокоскоростных электродвигателях. Предлагаемая ООО «Полимагнит» сборка обеспечивает отличную производительность ротора при сверхвысоких оборотах до 400 тысяч об./мин.

Тип магнита: спеченный неодимовый кольцевой магнит с двумя полюсами.
Максимальная рабочая температура: 80 °C, 100—200 °C
Максимальное энергетическое произведение (BH)max: 28—52 МГсЭ.

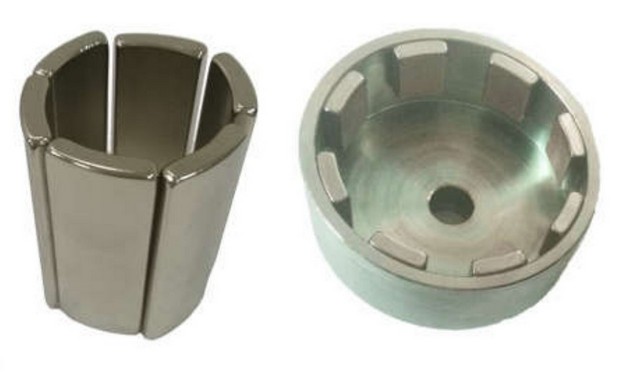

2. Спеченный неодимовый магнитный ротор с мозаично расположенными сегментными магнитами

Мозаичный магнитный ротор из спеченных неодимовых магнитов — это хороший выбор для мощных электродвигателей постоянного тока. Он обеспечивает самый высокий крутящий момент.

Тип магнита: cпеченный неодимовый дуговой / сегментный
Максимальная рабочая температура: 80 °C, 100—200 °C
Максимальное энергетическое произведение (BH)max: 28—52 МГсЭ.
Стоимость оснастки: бесплатно.

3. Радиально-кольцевой магнитный ротор из спеченного магнита типа Nd-Fe-B

Ротор, в качестве которого выступает радиально-кольцевой спеченный магнит типа Nd-Fe-B, по сравнению с мозаичным магнитным ротором имеет следующие отличия:
Производительность/мощность двигателя: больше на 15—100%.
Технология обработки: простой механизм и высокая надежность упрощают процесс сборки и снижают затраты на сборку.
Точность внешних геометрических размеров: более высокая, хорошая вертикальность и соосность, такая характеристика достижима для ограниченного диапазона размеров изделия.
Высота магнита: 28-52 мм

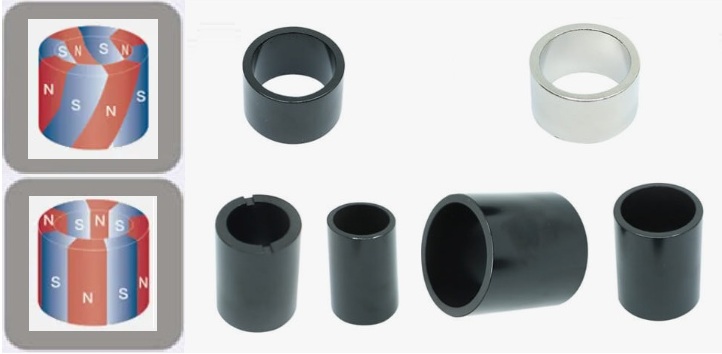

На иллюстрациях приведены два исполнения роторов:
- сверху: косое (граница NS несоосна, под углом к оси кольца).
- снизу: соосное (граница NS соосна оси кольца).
Стоимость оснастки: высокая

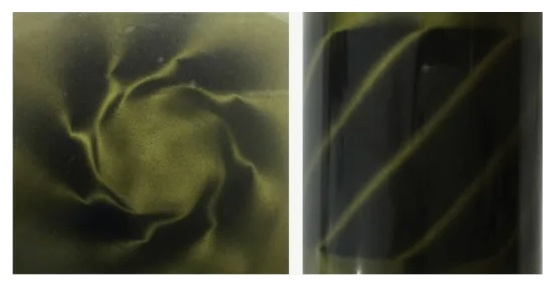

Распределение магнитного поля от полюсов радиально-кольцевого магнитного ротора косого исполнения показано на следующей иллюстрации:

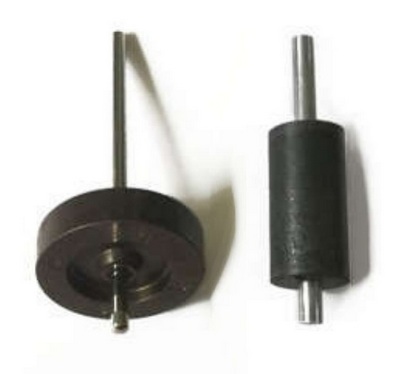

4. Неодимовый/ферритовый магнитный ротор экструзионного способа изготовления

Магнитный ротор, изготовленный методом экструзионного литья с использованием магнитного и полимерного порошков, обладает хорошими магнитными свойствами, пластичен.
Он может быть изготовлен различной сложной формы и непосредственно на металлическом валу. Для него возможны сложные схемы намагничивания.
Тип магнита: неодимовые / ферритовые магниты полученные экструзионным литьем.
Максимальная рабочая температура: 120—160 °C.
Максимальное энергетическое произведение (BH)max: неодимовый 2—8 МГсЭ, феррит 1,2—2,2 МГсЭ.
Стоимость оснастки: очень высокая

5. Неодимовый магнитный ротор производимый литьем под прессованием

Неодимовый ротор прессуется из смеси порошков содержащей Nd-Fe-B и полимеры. Ротор может быть изготовлен сложной формы, его магнит может быть конечным изделием или соединяться в процессе прессования с другими, например, стальными, компонентами изделия с высокой точностью размеров. Неодимовый ротор такого способа изготовления может намагничиваться в любых направлениях, быть многополюсным. Такие ротора широко используются в двигателях и микромоторах, особенно в автомобильной, компьютерной, магнитно-резонансной томографии, производстве CD-ROM, DVD-ROM, машин и других инструментов, которые пользуются большим спросом. Это высокотехнологичный материал, из него можно производить высокоэффективные магниты с различными свойствами, формами, размерами и покрытиями поверхности.
Прессование обеспечивает изготовление неодимовых роторов с максимальным диаметром 200 мм и максимальной высотой 80 мм, возможны сложные схемы намагничивания.
Тип магнита: неодимовое магнитное кольцо полученное прессованием.
Максимальная рабочая температура: 150 °C.
Максимальное энергетическое произведение (BH)max: 2—11 МГсЭ.
Стоимость оснастки: средняя.

6. Магнитные стержни для сепараторов (фильтров)

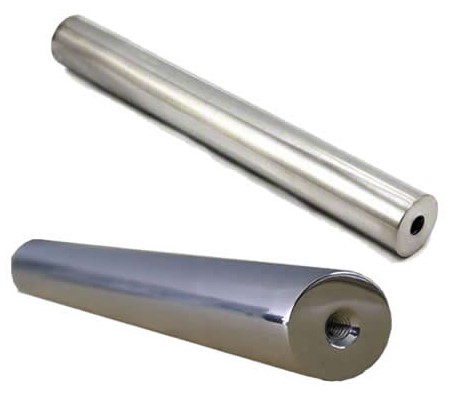

Магнитные стержни используются для изготовления магнитных решеток (фильтров) грилеобразного типа для потока квадратного сечения. Корпус стержней может иметь круглое или квадратное сечение. Материал трубы (корпуса) — нержавеющая сталь той марки, что соответствует области применения. Внутри используются редкоземельные магниты. На концах стержней используется аккуратная герметичная лазерная сварка, сварные швы не видны — они зашлифовываны. Сепараторы, собранные из магнитных стержней, являются идеальными магнитными системами для улавливания из жидких и сыпучих материалов железных включений. Изделия широко используются в пищевой, пластмассовой, химической, фармацевтической промышленностях и т.д.

7. Другие типы роторов и магнитных систем
